簡易型室温プローバー
(温度勾配機能・顕微赤外カメラユニット付属)

・直接サンプルに熱を与える温度勾配生成ユニット搭載
・顕微赤外線カメラユニット搭載

製品カタログPDF

本システムは、早稲田大学 理工学術院 基幹理工学部電子物理システム学科 渡邉 孝信様の研究室に

納入させて頂き、日々、研究にご使用頂いております。渡邉様のご厚意によりここにご紹介させて頂きます。

研究室ホームページ 渡邉孝信研究室

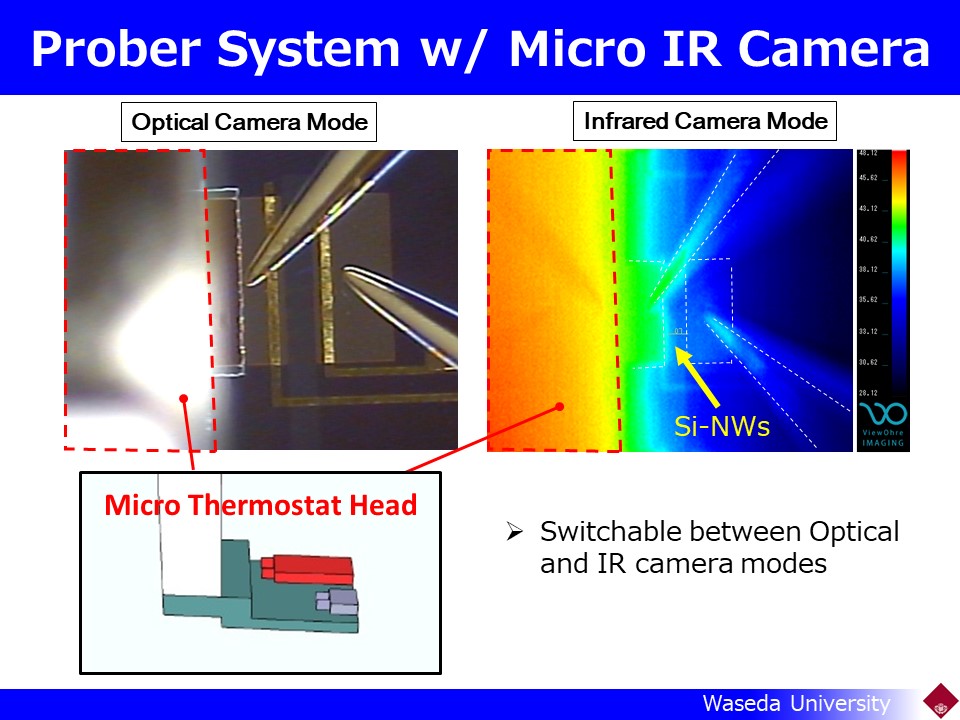

ProberSystem wirh Micro IR Camera

画像クリックでPDFファイルが開きます。

T. Watanabe, S. Asada, T. Xu, S. Hashimoto, S. Ohba, Y. Himeda, R. Yamato, H. Zhang, M. Tomita, T. Matsukawa, Y. Kamakura, H. Ikeda, “A Scalable Si-based Micro Thermoelectric Generator,” 2017 IEEE Electron Devices Technology and Manufacturing Conference (EDTM) Proceedings of Technical Papers, 86-87 (2017).



主な仕様

サンプルステージサイズ Φ80mm(3inch)
マイクロポジショナー 取付方法:マグネット吸着式
移動量:X軸,Y軸,Z軸 ±6.0mm
移動精度:10μm
顕微赤外カメラユニット用プローブヘッド

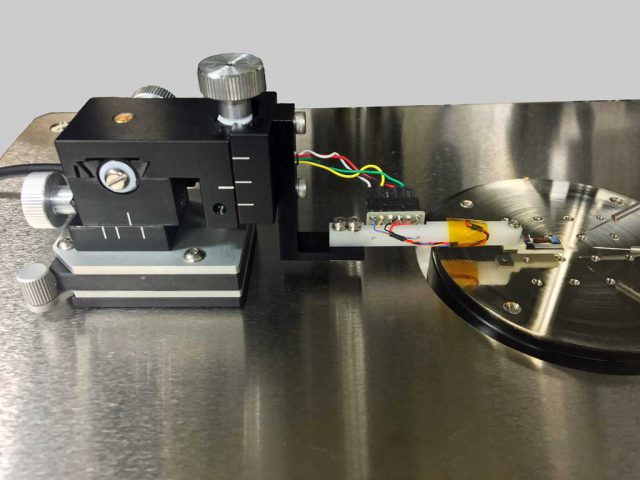

温度勾配生成ユニット 温度勾配生成プローブ(温度範囲:室温~100℃)
顕微赤外カメラユニット 測定温度範囲:15~90℃
WD:11mm

仕様は予告なく変更する場合がございます。



お取り扱いメーカーの機器と合わせてシステムでのご提案も可能です。

計測器 光学機器 理化学機器 コンピューター・他

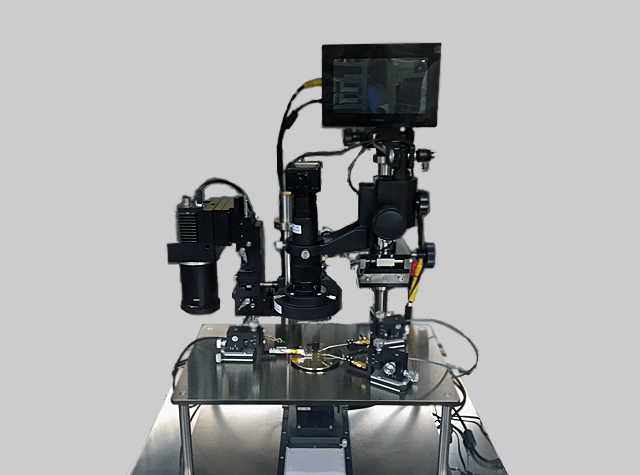

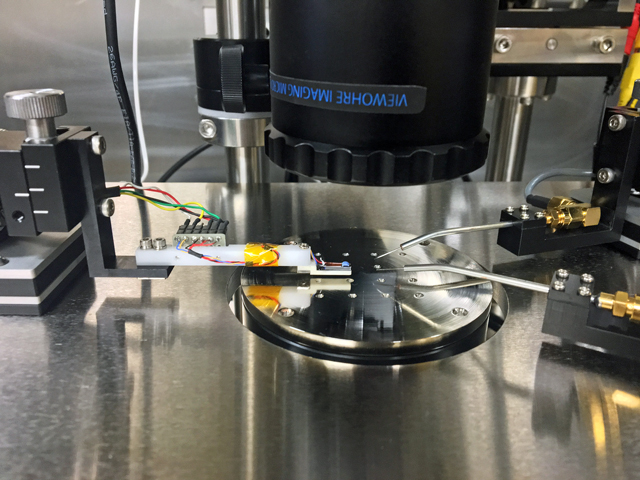

装置参考写真
